Ключи THORVIK: как выбрать гаечный ключ или набор под конкретную задачу

Гаечный ключ используется для монтажа, демонтажа и обслуживания резьбовых соединений. Однако универсального ключа для всех видов крепежа и условий работы не существует.

Для обычной шестигранной гайки может подойти рожковый или комбинированный ключ, для трубопроводного штуцера — разрезной, для крепежа в глубине узла — карданный или трубчатый, для контролируемой затяжки — динамометрический.

Поэтому при выборе важно учитывать:

• размер крепежа;
• его рабочий профиль;
• доступ к соединению;
• требуемое усилие;
• наличие трубки или других элементов, мешающих надеть обычный ключ;
• необходимость контроля момента затяжки;
• частоту выполнения однотипных операций.

В каталоге THORVIK представлены отдельные ключи и готовые наборы для слесарных, монтажных, ремонтных работ, обслуживания автомобилей и оборудования.

Какие ключи THORVIK представлены в каталоге

Раздел включает:

• рожковые ключи и наборы;
• накидные ключи и наборы;
• комбинированные ключи и наборы;
• разрезные ключи;
• карданные ключи;
• трещоточные ключи;
• разводные ключи;
• трубные ключи;
• баллонные ключи;
• трубчатые ключи;
• динамометрические ключи и комплектующие;
• торцевые ключи;
• готовые наборы ключей.

Кроме стандартных исполнений, в отдельных категориях представлены усиленные, ударные, дюймовые, карданные и трещоточные модели.

Как подобрать гаечный ключ по размеру

Основной размер гаечного ключа должен соответствовать размеру крепежа.

Для метрических соединений распространены размеры:

• 6 мм;
• 8 мм;
• 10 мм;
• 12 мм;
• 13 мм;
• 14 мм;
• 17 мм;
• 19 мм;
• 22 мм;
• 24 мм;
• 27 мм;
• 30 мм;
• 32 мм и другие.

В ассортименте THORVIK есть как отдельные ключи, так и наборы с последовательным диапазоном размеров.

Например, в серии ARC представлены комплекты:

• рожковых ключей 8–32 мм;
• накидных ключей 6–32 мм;
• комбинированных ключей с расширенным размерным рядом.

Перед покупкой набора следует смотреть не только количество предметов, но и его фактический состав.

Почему размер ключа должен точно соответствовать крепежу

Если зев или рабочий профиль заметно больше гайки, контакт будет происходить по меньшей площади.

Это увеличивает вероятность:

• проскальзывания инструмента;
• повреждения граней крепежа;
• потери контроля при приложении усилия.

Не следует использовать близкий по размеру ключ вместо требуемого только потому, что его удаётся установить на гайку.

Для метрического и дюймового крепежа необходимо применять соответствующие размерные системы.

Рожковые ключи THORVIK

Рожковый ключ имеет открытую рабочую часть — зев.

Такой инструмент особенно удобен, когда невозможно надеть ключ на крепёж сверху.

Его можно подвести к гайке или болту сбоку.

Рожковые ключи применяются при:

• слесарных работах;
• монтаже;
• техническом обслуживании;
• ремонте оборудования;
• работе с доступными резьбовыми соединениями.

В ассортименте THORVIK представлены как обычные рожковые ключи, так и специальные исполнения.

Двусторонний рожковый ключ

Классическая конструкция имеет два рабочих зева разных размеров.

Например, один инструмент может объединять:

10×12 мм

или другую пару размеров.

Это позволяет работать с двумя типоразмерами крепежа без смены инструмента.

В готовом наборе несколько двусторонних ключей обеспечивают достаточно широкий диапазон.

Усиленные рожковые ключи

В каталоге THORVIK отдельно представлены усиленные рожковые исполнения для соответствующих операций.

Такие ключи необходимо подбирать по размеру, конструкции и предполагаемому способу приложения усилия.

Характеристики конкретной серии следует проверять в карточке изделия.

Ударные рожковые ключи — что это такое

Ударный гаечный ключ не следует путать с инструментом для аккумуляторного или пневматического гайковёрта.

В данном случае речь идёт о специальном ручном гаечном ключе, конструкция которого предусматривает работу при соответствующей ударной нагрузке.

В ассортименте THORVIK есть ударные рожковые модели крупного размерного ряда, включая исполнения с изогнутой рукояткой.

Такой инструмент предназначен для специальных монтажных операций с соответствующим крепежом.

Для механизированного ударного гайковёрта используются уже ударные торцевые головки, а не ударные гаечные ключи этого типа.

Накидные ключи THORVIK

Накидная рабочая часть охватывает крепёж по периметру.

Это отличает её от открытого рожкового зева.

Накидные ключи удобны при работе с соединениями, где имеется возможность надеть рабочую часть инструмента на гайку или болт сверху.

Они применяются при:

• ремонте автомобилей;
• сборке оборудования;
• монтаже;
• обслуживании механизмов;
• слесарных операциях.

В ассортименте THORVIK представлены обычные, изогнутые, усиленные и специальные накидные модели.

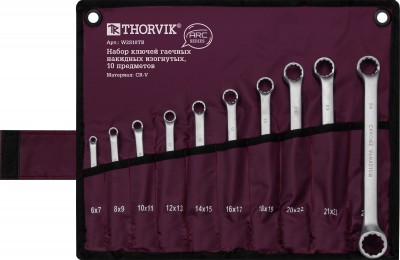

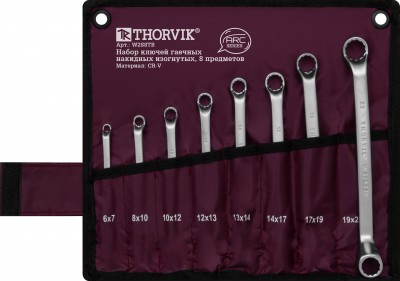

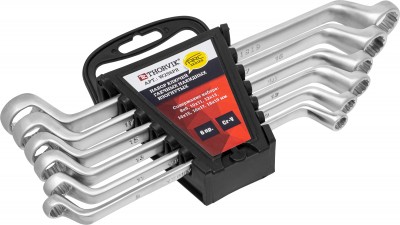

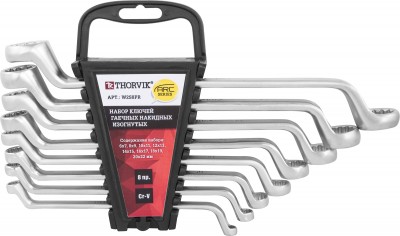

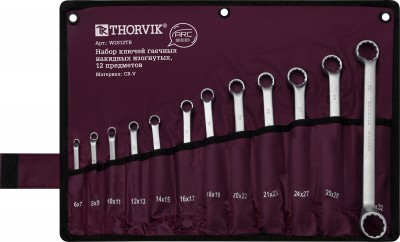

Изогнутые накидные ключи

В актуальной серии ARC накидная рабочая часть имеет изогнутую конструкцию.

Такая геометрия помогает получить доступ к крепежу, расположенному ниже соседних элементов или в зоне, где прямой корпус ключа мешал бы работе.

Например, наборы этой серии представлены диапазонами:

• 8–19 мм;
• 6–22 мм;
• 6–27 мм;
• 6–32 мм.

Для соответствующей серии используются двусторонние ключи с разными размерами рабочих частей.

Внешний TORX® в накидных ключах

В каталоге также представлены накидные ключи для крепежа с профилем External TORX®.

Их нельзя заменять обычными шестигранными ключами только потому, что размеры кажутся похожими.

Рабочий профиль должен соответствовать профилю крепёжного элемента.

Ударные накидные ключи

Так же как и в рожковой категории, THORVIK предлагает специальные ударные накидные ключи.

Они относятся к ручному гаечному инструменту специальной конструкции.

Не следует путать их с торцевыми головками для пневматических и аккумуляторных гайковёртов.

Комбинированные ключи THORVIK

Комбинированный ключ объединяет две рабочие части одного размера:

• рожковую;
• накидную.

Это позволяет использовать один инструмент для разных этапов одной операции.

Например, рожковой частью удобно быстро подойти к открытому соединению, а накидной — работать там, где можно полностью охватить крепёж.

Именно поэтому комбинированные ключи часто используются как базовый комплект для:

• ремонта;
• монтажа;
• обслуживания автомобилей;
• сборки оборудования;
• слесарных работ.

Метрические и дюймовые комбинированные ключи

В каталоге THORVIK представлены отдельные группы:

• метрических комбинированных ключей;
• дюймовых комбинированных ключей;
• метрических наборов;
• дюймовых наборов.

Если оборудование использует дюймовый крепёж, не следует подбирать ближайший метрический размер.

Даже небольшое несовпадение может привести к увеличенному люфту и повреждению граней.

Наборы комбинированных ключей

Комбинированные наборы удобны как основа рабочего комплекта.

В линейке THORVIK представлены комплекты разной размерности, включая расширенные наборы серии ARC.

При выборе необходимо оценивать:

1. минимальный размер;
2. максимальный размер;
3. промежуточные размеры;
4. способ хранения;
5. наличие именно тех ключей, которые регулярно используются.

Набор на 20 и более предметов не обязательно будет полезнее меньшего, если половина размеров не требуется в работе.

Разрезные ключи THORVIK

Разрезной ключ внешне напоминает накидной, но его рабочее кольцо имеет прорезь.

Она позволяет надеть инструмент на соединение, через которое проходит:

• трубка;
• магистраль;
• другой элемент, не позволяющий использовать обычный замкнутый накидной ключ.

Разрезные ключи востребованы при обслуживании:

• тормозных магистралей;
• топливных систем;
• гидравлических соединений;
• пневматических линий;
• различных штуцеров.

Почему для штуцера удобен разрезной ключ

Обычный рожковый ключ контактирует с крепежом не по всему периметру.

Разрезной профиль охватывает большую часть гайки или штуцера, но при этом остаётся возможность провести через прорезь трубку.

Это особенно полезно при работе с трубопроводной арматурой небольшого размера.

В линейке THORVIK представлены, например, размеры:

• 8×10 мм;
• 10×12 мм;
• 11×13 мм;
• 12×14 мм;
• 17×19 мм.

Также доступны готовые наборы.

Карданные ключи THORVIK

Карданный ключ имеет шарнирную конструкцию рабочей части.

Она позволяет изменять угол между корпусом ключа и крепежом.

Такой инструмент особенно полезен, если:

• гайка находится под углом;
• прямой доступ перекрыт другими элементами;
• рабочее пространство ограничено.

В каталоге THORVIK представлены:

• двухсторонние карданные ключи;
• карданные комбинированные ключи;
• наборы обоих типов.

Например, двухсторонние модели включают размеры 8×10, 18×19, 19×22 мм и другие сочетания.

Когда карданный ключ лучше обычного

Обычный ключ предпочтителен, если к крепежу есть прямой и свободный доступ.

Карданный механизм нужен там, где именно угол подхода является основной проблемой.

При этом наличие шарнира меняет характер приложения нагрузки, поэтому инструмент следует использовать в соответствии с его назначением.

Трещоточные ключи THORVIK

В трещоточном ключе накидная рабочая часть имеет встроенный храповой механизм.

После небольшого поворота ключ не требуется полностью снимать с крепежа и устанавливать заново.

Это особенно удобно в ограниченном пространстве.

В ассортименте THORVIK представлены:

• комбинированные трещоточные ключи;
• карданные трещоточные ключи;
• укороченные модели;
• исполнения с реверсом;
• готовые наборы.

Для чего нужен трещоточный механизм

При обычной работе после каждого ограниченного поворота ключ приходится переставлять.

Храповой механизм позволяет выполнять обратное движение без вращения крепежа.

Это ускоряет повторяющиеся операции и особенно полезно там, где угол свободного движения корпуса ограничен.

У разных серий конструкция и количество зубьев механизма могут отличаться.

Поэтому эти характеристики необходимо проверять для конкретной модели.

Трещоточный ключ с реверсом

Реверсивная модель имеет механизм переключения направления работы.

Это позволяет менять направление вращения без переворачивания ключа.

Такое исполнение удобно при регулярном монтаже и демонтаже.

Не следует использовать рычаг или переключатель реверса не по назначению либо переключать механизм под нагрузкой, если это не допускается инструкцией.

Трещоточный карданный ключ

Такой инструмент объединяет:

• встроенный храповой механизм;
• подвижную рабочую головку.

Он подходит для соединений, к которым одновременно ограничен и угол подхода, и пространство для поворота инструмента.

Это специализированное решение, поэтому выбирать его вместо обычного комбинированного ключа без необходимости не требуется.

Разводные ключи THORVIK

У разводного ключа одна губка перемещается относительно другой.

Рабочий размер можно изменять в пределах диапазона конкретной модели.

Это удобно:

• при работе с крепежом разных размеров;
• при ремонте;
• при монтаже;
• в сантехнических операциях;
• когда невозможно заранее сформировать полный комплект фиксированных ключей.

В актуальной линейке THORVIK представлены разводные ключи нескольких типоразмеров.

Что проверить при работе разводным ключом

Перед приложением усилия необходимо:

1. выставить нужное раскрытие;
2. плотно подвести подвижную губку к крепежу;
3. убедиться в минимальном люфте;
4. правильно ориентировать инструмент относительно направления нагрузки.

Разводной ключ удобен своей регулируемостью, но для регулярной работы с одним и тем же размером фиксированный гаечный ключ обычно обеспечивает более однозначное соответствие крепежу.

Материал и стандарты разводных ключей

Для актуальной серии AJW THORVIK заявлена легированная хромованадиевая сталь.

Для неё также указаны:

• DIN 3117;
• ГОСТ 7275-75;
• метрическая шкала;
• фосфатированное защитное покрытие.

Эти характеристики относятся к соответствующей серии разводных ключей и не должны автоматически переноситься на все другие виды ключей THORVIK.

Трубные ключи THORVIK

Трубный ключ предназначен прежде всего для захвата цилиндрических деталей и труб.

Его зубчатая рабочая часть отличается от гладких губок обычного разводного ключа.

В каталоге THORVIK представлены рычажные трубные ключи разных размеров и форм.

Например:

• №1;
• №2;
• №3;
• форма A;
• форма B.

Подбирать инструмент следует по диаметру трубы или детали и условиям доступа.

Разводной и трубный ключ — в чём разница

Обычный разводной ключ предназначен прежде всего для гранёного крепежа.

Трубный ключ рассчитан на захват цилиндрической поверхности.

Поэтому не следует считать их прямыми заменами друг друга.

Использование зубчатого трубного ключа на поверхности, которую нельзя повреждать, также требует отдельной оценки — зубья могут оставлять следы.

Баллонные ключи THORVIK

Баллонный ключ предназначен для обслуживания крепежа колёс.

В линейке THORVIK представлены:

• Г-образные модели;
• двусторонние;
• крестообразные ключи.

При выборе необходимо проверить размер колёсного крепежа автомобиля.

Крестообразные баллонные ключи

Крестовая конструкция объединяет несколько рабочих размеров в одном инструменте.

Например, модель CRTW38 имеет рабочие размеры:

• 17 мм;
• 19 мм;
• 21 мм;
• 1/2"DR.

Есть также исполнения с размером 22 мм и переходником 1/2"DR.

Перед покупкой следует проверить, какой размер колёсного крепежа используется именно на обслуживаемом автомобиле.

Баллонный ключ и динамометрический ключ

Баллонный ключ удобен для отворачивания и предварительного монтажа колёсного крепежа.

Но если производителем автомобиля установлен конкретный момент окончательной затяжки, для его контроля применяется динамометрический ключ соответствующего диапазона.

Использовать принцип «затянуть максимально сильно баллонным ключом» неправильно.

Трубчатые ключи THORVIK

Трубчатый ключ имеет вытянутый полый корпус.

Такая конструкция позволяет работать с крепежом:

• на выступающей шпильке;
• в глубоком посадочном месте;
• в узле, куда обычным ключом трудно получить доступ.

В разделе THORVIK представлены:

• обычные трубчатые ключи;
• свечные;
• ступичные шестигранные;
• ступичные восьмигранные;
• усиленные модели;
• наборы;
• воротки для трубчатых ключей.

Для чего нужен вороток для трубчатого ключа

В корпусе трубчатого ключа предусмотрена возможность передачи вращающего усилия с помощью подходящего воротка.

Перед применением необходимо проверить совместимость конкретных элементов.

Не следует использовать вместо штатного воротка случайные металлические стержни, если такое применение не предусмотрено конструкцией инструмента.

Свечные трубчатые ключи

Отдельные модели предназначены для обслуживания свечей зажигания.

В каталоге представлены, например, свечные ключи соответствующих размеров и длины.

Подбирать их необходимо по размеру свечи и компоновке конкретного двигателя.

Динамометрические ключи THORVIK

Динамометрический ключ используется там, где соединение необходимо затянуть с заданным крутящим моментом.

Это принципиально отличает его от обычного гаечного ключа.

Такая операция требуется, например, при сборке и обслуживании узлов, для которых производителем установлен конкретный момент затяжки.

В ассортименте THORVIK представлены динамометрические ключи различных диапазонов и присоединительных размеров, а также:

• сменные вставки;
• ремонтные комплекты;
• запасные части.

Что означает диапазон динамометрического ключа

Каждая модель рассчитана на определённый диапазон момента.

Например, в серии TWA представлены ключи:

• для относительно малых моментов;
• среднего диапазона;
• для высоконагруженных соединений.

Выбирать модель необходимо так, чтобы требуемый момент находился внутри её рабочего диапазона.

Не следует покупать самый мощный ключ «с запасом», если основная работа выполняется с небольшими моментами.

Государственный реестр средств измерений

Актуальные серии динамометрических ключей THORVIK представлены моделями, сведения о которых внесены в Государственный реестр средств измерений.

Для серии TWA действует отдельное утверждение типа.

Если применение средства измерений регламентируется требованиями предприятия или нормативной документацией, необходимо проверять данные именно по конкретной модели и действующей документации.

Торцевые ключи THORVIK

В данном разделе под торцевыми ключами представлены инструменты для крепежа с внутренним рабочим профилем.

Основные группы:

• шестигранные;
• TORX®.

Есть стандартные и удлинённые варианты, а также наборы.

Ключи TORX®

TORX® имеет шестилучевой звездообразный профиль.

Размеры обозначаются, например:

• T10;
• T15;
• T20;
• T25;
• T30;
• T40;
• T45;
• T50.

В каталоге THORVIK представлены отдельные ключи и наборы, в том числе комплект T10–T50.

Использовать шестигранник вместо TORX® или наоборот не следует — рабочие профили принципиально различаются.

Обычный или удлинённый торцевой ключ

Удлинённая модель удобна, если винт находится в углублении или доступ к нему перекрывается соседними элементами.

Стандартный вариант компактнее.

Выбирать длину нужно по фактической глубине расположения крепежа.

Один ключ или набор

Отдельный ключ удобен, если постоянно используется один конкретный размер.

Набор рациональнее, когда в работе встречается много типоразмеров.

В THORVIK представлены наборы:

• рожковых ключей;
• накидных;
• комбинированных;
• разрезных;
• карданных;
• трещоточных;
• торцевых;
• трубчатых;
• T-TORX®.

Комплектация зависит от конкретной серии.

Ключи в сумке, на держателе или в EVA-ложементе

Для разных серий используются разные способы организации.

Сумка

Текстильная раскладная сумка позволяет хранить каждый ключ в своей секции и компактно перевозить комплект.

Держатель

Пластиковый держатель помогает расположить ключи последовательно по размерам и быстро увидеть отсутствие нужного инструмента.

EVA-ложемент

Наборы в EVA-ложементах рассчитаны на систематизированное размещение в инструментальной тележке или другом подходящем месте хранения.

Например, в линейке THORVIK есть отдельные ложементы:

• с комбинированными ключами;
• с рожковыми и накидными ключами;
• с комбинированными трещоточными ключами.

Как выбрать набор ключей THORVIK

Перед покупкой рекомендуется проверить:

1. какие типы соединений обслуживаются;
2. метрический или дюймовый крепёж используется;
3. минимальный требуемый размер;
4. максимальный размер;
5. все ли промежуточные размеры входят в комплект;
6. нужен ли рожковый, накидной или комбинированный профиль;
7. требуются ли трещотка, кардан или специальные ключи;
8. где будет храниться набор.

Не следует выбирать комплект только по надписи «20 предметов» или «30 предметов».

Состав набора важнее общего количества ключей.

Как быстро подобрать тип ключа под задачу

Из какого материала изготовлены ключи THORVIK

Нельзя корректно указать один материал для всего раздела.

Разные типы ключей имеют различное назначение, конструкцию и предполагаемую нагрузку.

Например, для отдельных актуальных серий THORVIK применяется легированная хромованадиевая сталь.

В частности:

• накидные ключи соответствующей серии ARC изготовлены из Cr-V;
• разводные ключи AJW также изготовлены из хромованадиевой стали.

Но материал и покрытие необходимо проверять в карточке конкретной модели.

Не следует автоматически утверждать, что любой ключ THORVIK изготовлен из Cr-V или Cr-Mo.

Стандарты DIN и ГОСТ

Стандарт также зависит от типа изделия.

Например, для отдельных серий заявлены:

• накидные ключи ARC — DIN 838 и ГОСТ 2906-80;
• разводные AJW — DIN 3117 и ГОСТ 7275-75.

У других категорий могут действовать другие требования.

Поэтому в верхнеуровневой статье правильнее не обещать единое соответствие всем DIN, ГОСТ или ISO, а проверять нормативную информацию по конкретному изделию.

Почему нельзя увеличивать ключ трубой

Использование произвольной трубы как дополнительного рычага значительно увеличивает прикладываемый момент.

Это может привести к:

• деформации ключа;
• повреждению крепежа;
• разрушению рабочего профиля;
• потере контроля над инструментом.

Если для соединения требуется большая нагрузка, необходимо использовать инструмент, конструкция которого рассчитана на соответствующую операцию.

Почему не следует бить молотком по обычному ключу

Стандартный рожковый, накидной или комбинированный ключ не следует автоматически использовать как ударный.

Для таких операций существуют специальные ударные гаечные ключи.

Само наличие в каталоге ударных моделей не означает, что ударную нагрузку допускает любой ключ того же размера.

Как ухаживать за ключами

После работы рекомендуется:

• удалить загрязнения;
• очистить инструмент от технических жидкостей;
• вытереть влагу;
• проверить рабочие поверхности;
• проверить механизмы трещоточных и разводных моделей;
• хранить ключи в сухом месте.

Для комплектов удобно использовать штатные:

• держатели;
• сумки;
• кейсы;
• EVA-ложементы.

Когда ключ необходимо заменить

Не рекомендуется продолжать работу инструментом с выраженными:

• трещинами;
• деформацией корпуса;
• раздвинутыми рабочими губками;
• повреждённым накидным профилем;
• неисправным шарниром;
• неисправным трещоточным механизмом;
• повреждением других элементов, влияющим на надёжную фиксацию крепежа.

Состояние инструмента особенно важно при работе с высоконагруженными соединениями.

Контроль качества THORVIK

THORVIK — собственная инструментальная марка компании ПРАЙД.

Контроль продукции осуществляется на предприятиях-изготовителях, а поступающие партии дополнительно проверяются собственной лабораторией компании.

Поскольку раздел ключей включает большое количество конструктивно разных изделий, при выборе следует ориентироваться прежде всего на технические характеристики конкретной модели.

Ключи и наборы THORVIK в каталоге

Актуальный ассортимент позволяет подобрать инструмент для самых разных резьбовых соединений:

• от обычного метрического крепежа;
• до трубопроводных штуцеров;
• колёсных гаек;
• крепежа в труднодоступных местах;
• TORX® и шестигранных винтов;
• соединений с нормируемым моментом затяжки.

Если регулярно используется один размер — можно выбрать отдельный ключ.

Если обслуживается оборудование с большим количеством типоразмеров — удобнее готовый набор.

Главное правило при выборе: сначала определить тип соединения и условия доступа, затем — конструкцию ключа, и только после этого размер и комплектацию.

Частые вопросы о гаечных ключах

Какой ключ лучше — рожковый или накидной?

Они предназначены для разных условий доступа. Рожковый можно подвести к крепежу сбоку, а накидной охватывает его по периметру, но требует возможности надеть рабочую часть сверху.

Для чего нужен комбинированный ключ?

Он объединяет рожковую и накидную рабочие части одного размера, поэтому позволяет использовать два способа работы одним инструментом.

Какой ключ выбрать для тормозной трубки?

Для штуцеров с проходящей трубкой предназначены разрезные ключи. Их рабочая часть охватывает большую часть крепежа, оставляя прорезь для магистрали.

Для чего нужен карданный ключ?

Шарнир позволяет работать с крепежом, к которому невозможно подойти прямым ключом по одной оси.

Чем трещоточный ключ отличается от обычного?

Храповый механизм позволяет выполнять обратное движение без снятия ключа с крепежа после каждого небольшого поворота.

Разводной ключ может заменить весь набор?

Он позволяет работать с несколькими размерами крепежа, но это не делает его полной заменой фиксированным ключам во всех операциях.

Чем трубный ключ отличается от разводного?

Трубный ключ предназначен в первую очередь для захвата цилиндрических деталей и имеет соответствующую рабочую поверхность. Разводной гаечный ключ рассчитан прежде всего на гранёный крепёж.

Какой ключ нужен для колёсных гаек?

Для обслуживания колёсного крепежа используются баллонные ключи соответствующего размера. Для окончательной затяжки с заданным производителем автомобиля моментом применяется динамометрический ключ.

Для чего нужен трубчатый ключ?

Он удобен для гаек на длинных шпильках и крепежа, расположенного глубоко в узле.

Что такое ударный гаечный ключ?

Это специальный ручной ключ, конструкция которого рассчитана на предусмотренную ударную нагрузку. Его не следует путать с торцевой головкой для пневматического или аккумуляторного гайковёрта.

Как подобрать динамометрический ключ?

Необходимо знать требуемый момент затяжки и выбрать модель, у которой это значение находится внутри рабочего диапазона.

Какой набор ключей лучше выбрать?

Тот, в котором присутствуют нужные типы и размеры. Количество предметов само по себе не показывает практическую полезность набора.

Есть ли у THORVIK дюймовые ключи?

Да. В частности, в разделе комбинированных ключей представлены отдельные дюймовые модели и наборы.

Есть ли у THORVIK ключи TORX®?

Да. В каталоге представлены торцевые ключи TORX®, удлинённые исполнения и наборы, а также отдельные накидные ключи для внешнего TORX®.
