Наборы ключей THORVIK: как выбрать тип, размеры и комплектацию

Набор ключей удобен, когда в работе регулярно встречается крепёж разных размеров и каждый раз подбирать отдельный инструмент нерационально.

При этом наборы заметно отличаются по назначению. Рожковый комплект подходит для одних условий доступа, накидной — для других, разрезные ключи применяются при работе со штуцерами и трубопроводными соединениями, карданные помогают добраться до крепежа под углом, а трещоточные сокращают количество перестановок инструмента.

Поэтому выбирать набор только по количеству предметов неправильно.

В первую очередь необходимо учитывать:

• тип крепежа;
• условия доступа;
• рабочий профиль;
• метрическую или дюймовую систему;
• диапазон размеров;
• фактический состав комплекта;
• способ хранения.

В каталоге THORVIK представлены наборы гаечных, торцевых и трубчатых ключей для ремонта, монтажа, технического обслуживания автомобилей, оборудования и различных механизмов.

Какие наборы ключей THORVIK представлены в каталоге

Актуальный раздел включает девять основных групп:

• наборы рожковых ключей;
• наборы накидных ключей;
• наборы разрезных ключей;
• наборы комбинированных ключей;
• наборы карданных ключей;
• наборы трещоточных ключей;
• наборы торцевых ключей;
• наборы T-TORX®;
• наборы трубчатых ключей.

Эти группы предназначены для разных типов соединений, поэтому одного универсального набора, одинаково удобного во всех ситуациях, не существует.

Как выбрать набор ключей

Удобная последовательность выбора выглядит так:

1. определить тип крепежа;
2. понять, как к нему можно подойти;
3. выбрать конструкцию ключа;
4. определить метрические или дюймовые размеры;
5. проверить минимальный и максимальный размер;
6. изучить все промежуточные размеры;
7. выбрать способ хранения.

Особенно важно проверять вкладку «Состав товара».

Два набора с одинаковым количеством предметов могут иметь совершенно разные размерные ряды.

Почему количество предметов — не главный критерий

Например, набор на 12 ключей может перекрывать более полезный для конкретной мастерской диапазон, чем комплект на 20 предметов.

Важнее ответить на вопросы:

• есть ли постоянно используемые 10, 13, 17, 19, 22 мм;
• нужны ли крупные размеры 27, 30, 32 или 36 мм;
• требуется ли сплошной размерный ряд;
• используется ли дюймовый крепёж;
• нужны ли специальные ключи для штуцеров или ограниченного доступа.

Поэтому формула «больше предметов = лучше набор» не работает.

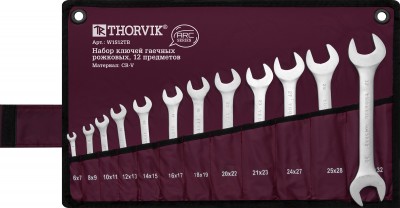

Наборы рожковых ключей THORVIK

Рожковый ключ имеет открытый зев и устанавливается на крепёж сбоку.

Это удобно, когда:

• сверху к гайке подойти невозможно;
• рядом расположены другие элементы;
• требуется быстро переставлять инструмент;
• используется стандартный шестигранный крепёж.

В серии ARC представлены компактные и расширенные наборы.

Например:

При выборе следует сравнивать не только крайние значения диапазона, но и пары размеров каждого двустороннего ключа.

Из чего изготовлены рожковые ключи ARC

Для актуальной серии ARC указана хромованадиевая сталь.

Для соответствующих рожковых ключей также заявлены:

• DIN 3110;
• ГОСТ 2838-80;
• размерный ряд по ГОСТ 10112-2001.

Эти данные относятся именно к проверенной серии ARC.

Наборы накидных ключей THORVIK

Накидная рабочая часть охватывает крепёж по периметру.

Такой ключ можно использовать там, где имеется возможность надеть его на гайку или головку болта сверху.

В актуальной серии ARC представлены двусторонние изогнутые накидные ключи.

Примеры наборов:

Изогнутая конструкция помогает работать с крепежом, расположенным ниже соседних поверхностей или элементов конструкции.

Рожковый или накидной набор — что выбрать

Рожковый ключ выигрывает, когда инструмент необходимо подвести к крепежу сбоку.

Накидной требует возможности надеть рабочую часть сверху, но охватывает крепёж по периметру.

Если в работе регулярно встречаются оба типа доступа, можно:

• использовать два отдельных набора;
• выбрать комбинированные ключи;
• подобрать специализированный EVA-ложемент с рожковыми и накидными ключами.

Выбор зависит от характера выполняемых операций.

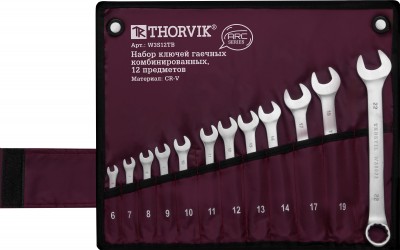

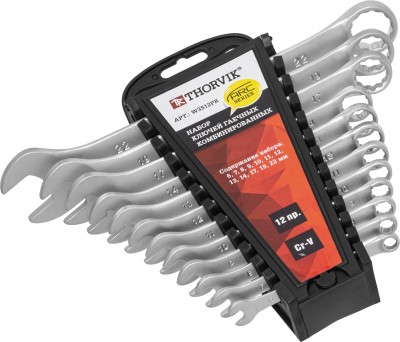

Наборы комбинированных ключей THORVIK

Комбинированный ключ объединяет в одном инструменте:

• открытый рожковый зев;
• накидную рабочую часть того же размера.

Это делает комбинированный набор удобным базовым решением для большого количества слесарно-монтажных операций.

В каталоге представлены комплекты разного объёма.

Например:

• CWS0008 — 8–19 мм, 8 предметов;
• CWS0014 — 10–32 мм, 14 предметов;
• CWS0016 — 6–24 мм, 16 предметов;
• CWS0025 — 6–32 мм, 25 предметов;
• W3S27TB серии ARC — 6–36 мм, 27 предметов.

Расширенный набор имеет смысл, если крупные и промежуточные размеры действительно используются в работе.

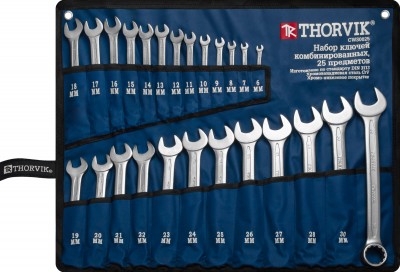

Набор комбинированных ключей 6–32 мм

Комплект CWS0025 содержит 25 комбинированных ключей:

6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 30 и 32 мм.

Это пример практически последовательного метрического размерного ряда.

Такой набор следует выбирать не из-за числа «25», а если в работе действительно нужны промежуточные размеры 20–28 мм наряду с более распространёнными 10–19 мм.

Дюймовые наборы комбинированных ключей

В ассортименте THORVIK есть и дюймовые комплекты.

Например, CWIS0012 включает 12 размеров:

• 1/4";
• 5/16";
• 3/8";
• 7/16";
• 1/2";
• 9/16";
• 5/8";
• 11/16";
• 3/4";
• 13/16";
• 7/8";
• 15/16".

Такой набор нужен при обслуживании техники и оборудования с дюймовым крепежом.

Можно ли заменить дюймовый ключ метрическим

Не рекомендуется подбирать ближайший метрический размер только потому, что он надевается на крепёж.

Небольшое несовпадение размеров увеличивает люфт между инструментом и гранями.

Поэтому для дюймового крепежа следует использовать соответствующий дюймовый набор.

То же правило работает в обратную сторону.

Наборы разрезных ключей THORVIK

Разрезной ключ имеет кольцевую рабочую часть с прорезью.

Она позволяет провести через ключ трубку или магистраль и при этом охватить значительную часть штуцера.

Такой инструмент востребован при обслуживании:

• тормозных магистралей;
• топливных линий;
• гидравлических систем;
• пневматических соединений;
• штуцеров.

В линейке есть, например, W4S4TB серии ARC — набор разрезных ключей 8–17 мм, 4 предмета.

Разрезной ключ — не трубный и не трубчатый

Эти названия обозначают разные конструкции.

Разрезной ключ предназначен прежде всего для соответствующих гаек и штуцеров на магистралях.

Трубный ключ — отдельный инструмент для захвата труб и цилиндрических деталей.

Трубчатый ключ имеет полый корпус и используется для крепежа, расположенного на шпильках или в глубине узла.

Смешивать эти три категории в описании товара не следует.

Когда нужен набор разрезных ключей

Такой комплект стоит выбирать, если приходится регулярно работать с соединениями, где обычный накидной ключ невозможно установить из-за проходящей трубки.

Рожковый ключ в такой ситуации иногда позволяет получить доступ, однако разрезная конструкция охватывает большую часть крепежа.

Конкретный размер необходимо выбирать по штуцеру.

Наборы карданных ключей THORVIK

Карданная конструкция позволяет работать под изменяемым углом относительно оси крепежа.

Это полезно:

• в моторном отсеке;
• внутри механизмов;
• за соседними деталями;
• при ограниченном прямом доступе.

Например, CSWS9TB содержит 9 комбинированных карданных ключей:

6, 7, 8, 10, 12, 13, 14, 17 и 19 мм.

Набор хранится в сумке.

Особенности карданных ключей

Для серии CSW производитель указывает:

• хромованадиевую сталь;
• закалку;
• хромоникелевое покрытие.

Карданный механизм является функциональной частью конструкции, поэтому такой инструмент не следует автоматически использовать в тех же режимах нагрузки, что и цельный ключ без шарнира.

Если доступ к соединению прямой, обычный ключ часто оказывается более простым решением.

Наборы трещоточных ключей THORVIK

Трещоточный ключ имеет встроенный храповой механизм.

При работе его не требуется полностью снимать с крепежа после каждого небольшого поворота.

Это особенно удобно:

• в ограниченном пространстве;
• при повторяющихся операциях;
• при монтаже большого количества крепежа;
• там, где корпус обычного ключа можно повернуть только на небольшой угол.

В каталоге представлены наборы обычных и карданных трещоточных ключей.

Набор трещоточных ключей в EVA-ложементе

Один из вариантов для оснащения инструментальной тележки — UTS11STE.

В набор входят 11 комбинированных трещоточных ключей:

8, 10, 12, 13, 14, 15, 16, 17, 19, 22 и 24 мм.

Инструмент размещён в EVA-ложементе размером 280×375 мм.

Такой формат удобен при стационарной организации рабочего места.

Карданный или трещоточный набор

Это не взаимозаменяемые функции.

Кардан помогает изменить угол подхода к крепежу.

Трещотка уменьшает необходимость переставлять инструмент после каждого рабочего движения.

Существуют также конструкции, объединяющие оба решения.

Перед покупкой следует определить, что именно мешает работать обычным ключом: угол доступа или недостаточное пространство для движения.

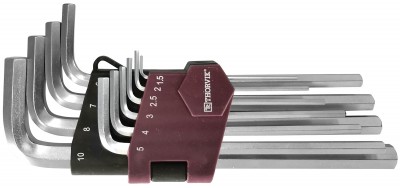

Наборы торцевых шестигранных ключей THORVIK

В этой категории представлены Г-образные ключи для крепежа с внутренним шестигранным профилем.

Например, HK9S включает размеры:

H1.5, H2, H2.5, H3, H4, H5, H6, H8 и H10.

Также представлены:

• удлинённые ключи;
• модели с шаровой рабочей частью;
• удлинённые ключи с шаром;
• дюймовые комплекты.

Для проверенных серий производитель указывает легированную хромованадиевую сталь.

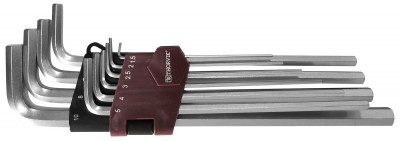

Обычные или удлинённые шестигранные ключи

Стандартные Г-образные ключи компактнее.

Удлинённые модели позволяют:

• получить доступ к более глубоко расположенному винту;
• увеличить длину рабочей части;
• использовать длинную сторону в качестве рычага в предусмотренном режиме.

Выбор зависит от компоновки обслуживаемого узла.

Для чего нужен шар на шестигранном ключе

Шаровая рабочая часть позволяет устанавливать ключ в крепёж не только строго по одной оси.

Это помогает при затруднённом прямом доступе.

Однако рабочий угол и допустимую нагрузку необходимо учитывать с учётом конструкции инструмента.

Для высокого усилия предпочтительный способ приложения нагрузки определяется условиями конкретной операции.

Дюймовые шестигранные наборы

В каталоге также представлен, например, HKIL10S — удлинённый дюймовый набор от H1/16" до H3/8", 10 предметов.

Такой комплект нужен для винтов с внутренним шестигранником дюймового размера.

Не следует подбирать вместо него ближайшие метрические шестигранники.

Наборы ключей TORX® THORVIK

TORX® используется для крепежа с шестилучевым звездообразным внутренним профилем.

В актуальном ассортименте есть стандартные и удлинённые наборы.

Например, TKL9S содержит удлинённые ключи:

T10, T15, T20, T25, T27, T30, T40, T45 и T50.

Выбирать комплект необходимо по маркировке крепежа.

Шестигранный ключ не является заменой TORX®.

Наборы T-TORX® с центрированным штифтом

Отдельная подкатегория предназначена для соответствующего защищённого профиля.

В актуальном каталоге представлены, например:

• TTKS9S — короткие;
• TTK9S — стандартные;
• TTKL9S — удлинённые.

Диапазон — T10H–T50H, 9 предметов.

Центральное отверстие в рабочем профиле позволяет работать с соответствующим крепежом, имеющим центрированный штифт.

TORX® и T-TORX® — в чём разница

Обычный TORX® и профиль с центральным штифтом требуют соответствующего инструмента.

Поэтому перед покупкой необходимо посмотреть непосредственно на винт.

Если в центре рабочего профиля находится защитный штифт, обычный ключ без соответствующего отверстия не подойдёт.

Наборы трубчатых ключей THORVIK

Трубчатый ключ отличается полой конструкцией корпуса.

Она позволяет работать с крепежом:

• на длинной шпильке;
• в углублении;
• в узком посадочном месте;
• там, где обычная торцевая головка или гаечный ключ не обеспечивают нужного доступа.

Например, TBSS12TB — набор трубчатых ключей в сумке, диапазон 6–32 мм, 12 предметов.

Такой комплект является отдельным специализированным решением и не должен смешиваться с наборами трубных ключей.

Как подобрать набор по размерному диапазону

Условно наборы можно разделить на:

Компактные

Например:

• 8–19 мм;
• 6–22 мм.

Они закрывают ограниченный набор часто встречающихся размеров.

Расширенные

Например:

• 6–27 мм;
• 6–32 мм;
• 6–36 мм.

Такие комплекты занимают больше места и весят больше, но охватывают крупный крепёж.

Выбирать диапазон следует по обслуживаемой технике и оборудованию.

Почему диапазон 6–32 мм ещё не говорит о составе

Два набора могут иметь одинаковые крайние размеры, но отличаться:

• количеством ключей;
• шагом;
• отсутствием отдельных промежуточных размеров;
• конструкцией каждого инструмента.

Поэтому формулировка «6–32 мм» не заменяет изучение состава набора.

Перед покупкой лучше проверить каждый входящий размер.

Сплошной или выборочный размерный ряд

Сплошной ряд удобен, если заранее неизвестно, какие размеры будут регулярно встречаться.

Выборочный ряд позволяет уменьшить количество предметов, если производитель комплекта оставил наиболее востребованные типоразмеры.

Например, набор на 9 предметов может охватывать 6–19 мм, но не обязательно содержать каждый размер внутри этого диапазона.

Это нормально, если его состав соответствует вашим задачам.

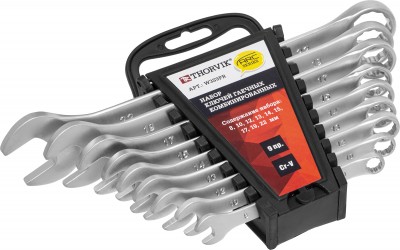

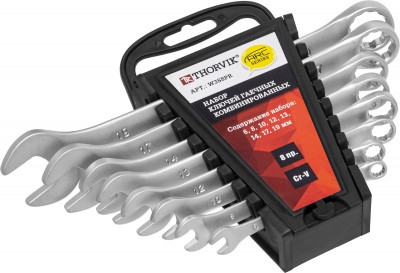

Наборы на держателе

Пластиковый держатель удобен для компактного набора.

Он позволяет:

• расположить ключи по размеру;
• быстро выбрать нужный;
• контролировать комплектность;
• хранить инструменты вместе.

Такой формат используется, например, для ряда рожковых, накидных и комбинированных наборов.

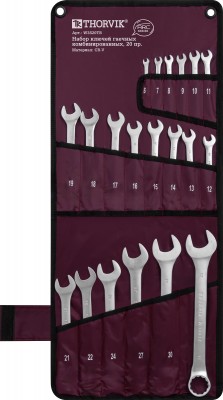

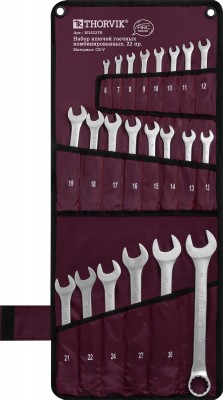

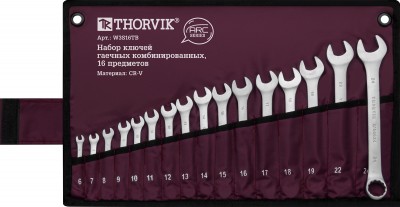

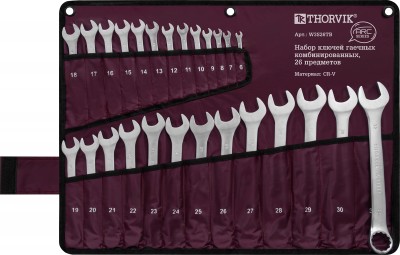

Наборы ключей в сумке

Раскладная сумка удобна для комплектов с большим количеством ключей.

Она:

• разделяет инструменты;
• упрощает переноску;
• компактно складывается;
• позволяет быстро развернуть полный размерный ряд на рабочем месте.

В сумках поставляются, в частности, многие комплекты ARC, комбинированные, карданные и трубчатые ключи.

Наборы в EVA-ложементах

EVA-ложемент ориентирован прежде всего на системное хранение инструмента в тележке или рабочем месте.

В линейке THORVIK есть:

• UTS11STE — 11 трещоточных комбинированных ключей;
• UTS15STE — рожковые и накидные изогнутые ключи;
• UTS17STE — 17 комбинированных ключей.

Размер соответствующих ложементов — 280×375 мм.

Это позволяет сочетать несколько тематических комплектов при оснащении инструментальной тележки.

Что входит в UTS15STE

Набор содержит 15 ключей.

Рожковые

• 6×7;
• 8×10;
• 9×11;
• 12×13;
• 14×17;
• 19×22;
• 24×27 мм.

Накидные изогнутые

• 6×7;
• 8×9;
• 10×11;
• 12×13;
• 14×15;
• 17×19;
• 21×22;
• 24×27 мм.

Такой ложемент сочетает два разных типа гаечных ключей в одном рабочем модуле.

Что входит в UTS17STE

Набор включает 17 комбинированных ключей:

8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 и 24 мм.

Это пример компактного последовательного размерного ряда для инструментальной тележки.

Какой вариант хранения выбрать

Выбор зависит от организации рабочего места.

Нельзя сказать, что один формат всегда лучше другого.

Он должен соответствовать тому, как инструмент фактически используется.

Из какого материала изготовлены наборы THORVIK

Материал необходимо проверять по конкретной серии.

Для ряда актуальных наборов подтверждена хромованадиевая сталь.

Например:

• рожковые ключи серии ARC;
• карданные ключи CSW;
• торцевые шестигранные ключи HK;
• удлинённые и шаровые шестигранные серии.

При этом нельзя автоматически утверждать, что абсолютно каждый ключ в разделе изготовлен из одной и той же марки стали.

Тем более не следует указывать Cr-Mo без подтверждения для конкретного изделия.

Покрытие ключей

Покрытие также зависит от серии.

Например, для карданных ключей CSW производитель указывает хромоникелевое покрытие.

Для других линеек характеристики поверхности могут отличаться.

Стандарты DIN и ГОСТ

Нормативные документы зависят от типа ключа.

Например, для рожковой серии ARC заявлены:

• DIN 3110;
• ГОСТ 2838-80;
• ГОСТ 10112-2001 по размерному ряду.

У других конструкций ключей могут быть другие требования.

Если соответствие конкретному стандарту является обязательным условием закупки, необходимо проверять техническую документацию выбранного набора.

Какой набор выбрать для обслуживания автомобиля

Единого автомобильного набора ключей не существует.

Для разных узлов могут потребоваться:

• комбинированные ключи;
• разрезные для магистралей;
• карданные для ограниченного доступа;
• трещоточные для повторяющихся операций;
• TORX®;
• внутренние шестигранники;
• трубчатые ключи.

Поэтому комплект следует формировать исходя из конструкции конкретного автомобиля и выполняемых работ.

Какой набор выбрать для мастерской

Для общего рабочего места рационально сначала закрыть наиболее часто используемые задачи.

Базой может стать метрический набор комбинированных ключей.

Затем, при необходимости, добавляются:

• разрезные;
• карданные;
• трещоточные;
• шестигранные;
• TORX®;
• T-TORX®;
• дюймовые;
• трубчатые.

Так получается рабочая система, а не один чрезмерно большой комплект с редко используемыми предметами.

Отдельные наборы ключей или универсальный набор инструмента

Это разные товарные категории.

Специализированный набор ключей содержит инструмент одного или нескольких близких типов.

Универсальный набор может дополнительно включать:

• торцевые головки;
• трещотки;
• удлинители;
• отвёртки;
• пассатижи;
• молоток;
• другие инструменты.

Если нужны преимущественно гаечные ключи, специализированный комплект обычно позволяет получить более подходящий размерный ряд без лишних предметов.

Как подобрать набор THORVIK под задачу

Что проверить перед покупкой набора ключей

Перед заказом рекомендуется определить:

1. профиль крепежа;
2. условия доступа;
3. метрическую или дюймовую систему;
4. минимальный размер;
5. максимальный размер;
6. промежуточные размеры;
7. тип ключей;
8. способ хранения;
9. необходимость специальной конструкции — кардана, трещотки или шара;
10. фактический состав набора.

Последний пункт особенно важен.

Название товара и количество предметов не заменяют проверку состава.

Почему нужно проверять состав набора

Например, два комплекта на 10 предметов могут существенно различаться:

• один включает размеры через определённый шаг;
• другой содержит более плотный ряд;
• один заканчивается на 19 мм;
• другой — на 27 или 32 мм;
• один метрический;
• другой дюймовый.

Поэтому при сравнении нескольких наборов стоит выписать реально используемые размеры и проверить их наличие.

Наборы ключей THORVIK в каталоге

В актуальном ассортименте представлены:

• рожковые;
• накидные;
• разрезные;
• комбинированные;
• карданные;
• трещоточные;
• шестигранные;
• TORX®;
• T-TORX®;
• трубчатые наборы.

Есть:

• метрические и дюймовые размеры;
• компактные и расширенные комплекты;
• стандартные и удлинённые исполнения;
• ключи с шаровой рабочей частью;
• наборы на держателях;
• наборы в сумках;
• комплекты в EVA-ложементах.

При выборе правильнее всего начинать не с количества предметов, а с типа крепежа и условий доступа, затем определять размерный ряд, и только после этого выбирать конкретную комплектацию.

Частые вопросы о наборах ключей

Какой набор ключей THORVIK самый универсальный?

Для большого количества обычных метрических резьбовых соединений часто рассматривают комбинированные ключи, поскольку каждый инструмент имеет рожковую и накидную рабочие части одного размера. Но для штуцеров, TORX®, внутренних шестигранников и труднодоступных соединений нужны другие конструкции.

Какой диапазон выбрать — до 22, 24 или 32 мм?

Это зависит от обслуживаемого крепежа. Не стоит покупать расширенный набор только ради максимального размера, если крупные ключи практически не используются.

Есть ли наборы THORVIK от 6 до 32 мм?

Да. Такой диапазон представлен, например, у отдельных рожковых, накидных и комбинированных наборов. Состав каждого комплекта при этом различается.

Есть ли наборы до 36 мм?

Да. В серии ARC представлен расширенный комплект комбинированных ключей W3S27TB 6–36 мм.

Есть ли дюймовые наборы?

Да. В ассортименте присутствуют дюймовые комбинированные и торцевые шестигранные ключи.

Для чего нужны разрезные ключи?

Они используются для крепежа и штуцеров, к которым подходит трубка или магистраль. Прорезь позволяет установить ключ, не разъединяя трубопровод.

Разрезной и трубчатый ключ — это одно и то же?

Нет. Разрезной имеет кольцевой профиль с прорезью. Трубчатый представляет собой полый ключ для соответствующего глубоко расположенного крепежа и соединений на шпильках.

Для чего нужен карданный набор?

Шарнирная конструкция позволяет работать под углом, если прямой доступ к крепежу ограничен.

Для чего нужен трещоточный набор?

Храповой механизм уменьшает необходимость постоянно снимать и переставлять ключ после небольшого поворота.

Чем TORX® отличается от T-TORX®?

В категории T-TORX® представлены ключи для соответствующего защищённого профиля с центральным штифтом. Рабочая часть ключа имеет необходимое центральное отверстие.

Есть ли длинные шестигранные ключи?

Да. В каталоге представлены стандартные и удлинённые наборы, в том числе варианты с шаровой рабочей частью.

Есть ли наборы для инструментальных тележек?

Да. THORVIK предлагает наборы ключей в EVA-ложементах 280×375 мм, включая комбинированные, трещоточные, а также комплект рожковых и накидных ключей.

Что лучше — сумка или держатель?

Для компактного набора удобен держатель. Для большого комплекта и перевозки — сумка. Для стационарной тележки удобно использовать EVA-ложемент.

Все ли ключи THORVIK изготовлены из Cr-V?

Так утверждать некорректно. Хромованадиевая сталь подтверждена для ряда серий, но материал необходимо проверять по карточке конкретного набора.

Что важнее — количество предметов или диапазон?

Важнее фактический состав. Хороший для конкретной задачи набор — тот, в котором присутствуют нужные размеры и типы ключей.
